Thema: Stromkreise


Schaltbilder zeichnen

Beispiel

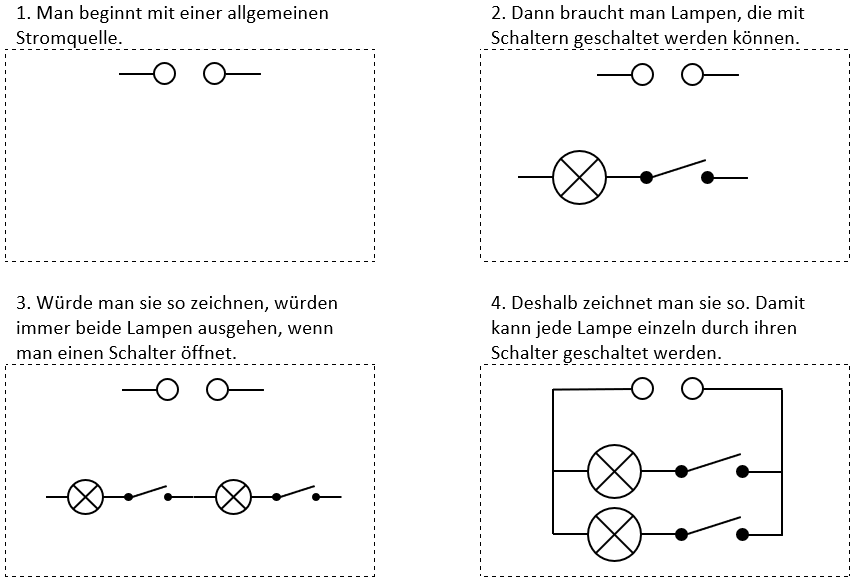

Die Lampen in zwei Zimmern lassen sich natürlich unabhängig voneinander an- und ausschalten. Schaltet man das Licht in einem Zimmer an oder aus, so soll es im anderen nicht an- oder ausgehen. Trotzdem sind beide an der gleichen Stromquelle. Wir brauchen also eine Schaltung mit einer Stromquelle, zwei Lampen und zwei Schaltern.

Aufgaben

Zeichne Schaltbilder für die folgenden Situationen.

1) Kontrolllampe im Auto: In einem Auto soll es eine Kontrolllampe geben, die nur dann leuchtet, wenn beide Türen (zwei Schalter) geschlossen sind.

2) Klingelanlage: In einem mehrstöckigen Wohnhaus kann die Klingel sowohl von der Haustür, als auch von der Wohnungstür betätigt werden. Im Experiment verwendest du statt einer Klingel eine Lampe und für die Klingelknöpfe zwei Schalter.

3) Autoscheinwerfer: Ein Auto besitzt vorne zwei Scheinwerfer. Beide sollen leuchten, wenn ein Schalter geschlossen wird. Geht einer der Scheinwerfer kaputt, soll der andere trotzdem weiter leuchten. Das bedeutet, dass der Stromkreis unterbrochen wird, wenn einer kaputt geht. Sie dürfen also nicht hintereinander verbaut sein.

4) Nebellampe am Motorrad: Bei einem Motorrad soll die Nebellampe nur dann durch einen Schalter einschaltbar sein, wenn auch der Scheinwerfer mit einem Schalter eingeschaltet ist.
